亚邦牌还原染料 - 亚邦股份

当前位置：网站首页 > 产品中心 > 产品信息 > 还原染料 > 亚邦牌还原染料

一、前言

亚邦牌®还原染料（TECHTHRENE®）为颗粒状外观，特点是粒径分布细小而均匀，防尘性好，具有很好的分散性能和较佳的还原速率。适合连续轧染。在浸染时适用于所有隐色体染色工艺和悬浮体染色工艺。

二、应用方法

1.染色工艺流程

1.1浸染方式

1.1.1浸染

润湿 → 染色 → 冷水洗 → 氧化 → 冷水洗 →皂煮 →热水洗 →冷水洗 → 脱水 →烘干

1.1.2卷染

润湿 →染色 →冷水洗 →氧化 →皂煮 →热水洗 →冷水洗 →烘干

1.1.3染色处方

浴比：M:L ratio 1:50

表1 Table 1

染色条件 Dyeing condition	染色方法 DYEING METHOD
染色条件 Dyeing condition	甲法 IN			乙法 IW			丙法 IK
染料用量owf % Amount of dyestuff owf%	0.1-1	1-3	3-6	0.1-1	1-3	3-6	0.1-1	1-3	3-6
氢氧化钠30％(ml/L) caustic soda30% (ml/L)	10-12	12-17	17-20	6-8	8-12	12-14	5-7	7-9	9-11
85%(保险粉g/L) 85%Hydrosulphite (g/L)	4-5	5-7	7-8	3.5-4.5	4.5-6.5	6.5-7	3.5-4.5	4.5-6.5	6.5-7
润湿剂10%(ml/L) wetting agent 10%(ml/l)	5	5	5	5	5	5	5	5	5
乙醇95%(ml/l) alcohol 95%(ml/l)	5	5	5	5	5	5	5	5	5
无水硫酸钠(g/L) sodium sulfate anhydrous (g/l)	-	-	-	5-10	10-15	15-25	8-15	15-25	25-35
还原温度( ℃ ) Reduction temp.	60			50			50
染色温度(℃) Dyeing temp.	60			50			20

表2 Table 2

染色条件 Dyeing condition	染色方法 DYEING METHOD
染色条件 Dyeing condition	甲特法 IN spl.			特I法(靛法) SR I			特II法(黑法) SR II.
染料用量owf % Amount of dyestuff owf%	0.1-1	1-3	3-6	0.1-1	1-3	3-6	0.1-1	1-3	3-6
氢氧化钠30％(ml/L) caustic soda30% (ml/L)	15-17	17-22	22-26	6-8	8-12	12-14	22-25	25-32	32-38
保险粉85%(g/L) Hydrosulphite85%(g/L)	4-5	5-7	7-8	3.5-4.5	4.5-6.5	6.5-7	3-5	5-8	6-12
润湿剂10%(ml/L) wetting agent 10%(ml/l)	5	5	5	5	5	5	5	5	5
乙醇95%(ml/l) alcohol 95%(ml/l)	5	5	5	5	5	5	5	5	5
无水硫酸钠(g/L) sodium sulfate anhydrous (g/l)	-	-	-	-	-	-	-	-	-
还原温度( ℃ ) Reduction temp.	60			80			60
染色温度(℃) Dyeing temp.	60			60			80

1.1.4干缸还原处方

方法 process	SV I	SV II	SV III
浴比 Liquor ratio	1:50	1:50	1:100
氢氧化钠30%(ml/L) Caustic soda 30%(ml/L)	60	30	60
保险粉 85%(g/L) Hydrosulphite 85%(g/L)	15	10	15
还原温度( ℃ ) Reduction temp.	60	50	60
还原时间(分钟) Vatting time (min)	10-15	10-15	10-15

1.1.5氧化浴处方

方法 Method	过氧化氢 30% Hydrogen peroxide 30%	过硼酸钠 Sodium perborate	重铬酸钾 Potassium bichromate
用量 Amount	2-3ml/l	3-4g/l	1-2g/l
冰醋酸 Glacial acetic acid	2-3ml/l	--	1-2ml/l
PH值 PH value	6-7	10-11	--
温度( ℃ ) Temp. ( ℃ )	20-40	40-50	30-40
时间(分) Time(min)	10-20	10-20	10-20

1.1.6皂煮处方

肥皂(g/l) soap(g/l)	3-5	温度( ℃ ) Temp. (℃)	95-100
碳酸钠(g/l) Sodium carbonate (g/l)	2-3g/l	时间(分) Time(min)	10-12

1.2轧染汽蒸
悬浮体轧染 →烘干 →透风冷却 →浸轧还原液 →汽蒸 → 冷水洗 →氧化 →水洗 → 皂煮 →水洗 →烘干
1.2.1轧染汽蒸处方

染色深度

Dyeing depth

氢氧化钠
Caustic soda (g/l)

85%保险粉(g/l)
85%Hydrosulphite(g/l)

食盐或无水碳酸钠(g/l)
Common salt or sodium sulfate anhydrous(g/l)

汽蒸时间
Steaming time(sec)

汽蒸温度(℃)
Steam temp. (℃)

浅－中
Pale-medium

15-30

15-20

45-60

102-104

2悬浮体印花工艺流程
印花 →烘干 →浸轧还原液 →快速汽蒸(130℃,20-40sec) →水洗 →氧化 →皂煮 →水洗 →烘干

2.1.1色浆配方

还原染料(g) Vat dyes(g)	合成龙胶－淀粉糊(g) Synthetic gum tragacanth－ Starch paste(g)	水（ml） Water(ml)	总量 Total amount(g)
X	500-700	Y	1000

2.1.2浸轧还原液组成

	I	II	III
85％保险粉(g/l) 85%Hydrosulphite(g/l)	90	40-80	60-90
1.33g/cm3氢氧化钠 (ml) 1.33g/cm3Caustic soda (ml)	48	80-140	-
硼砂（g） borax（g）	15	-	10-20
纯碱（g） sodium carbonate（g）	40	50	60-100
淀粉糊 Starch paste（g）	-	100	-
总量（ml） Total amount(ml)	1000	1000	1000

3备注:

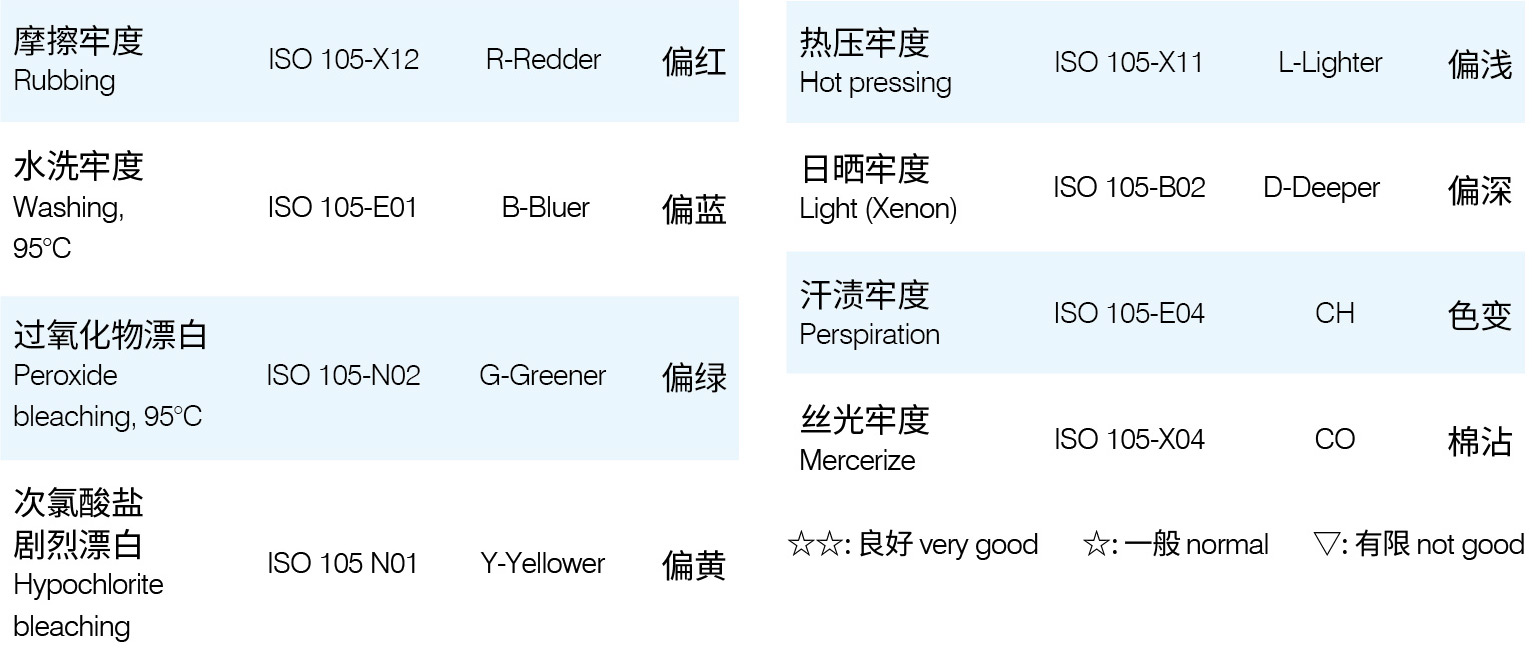

R-Redder 红 G-Greener 绿 Y-Yellower 黄
B-Bluer 蓝 L-Lighter 浅 D-Deeper深

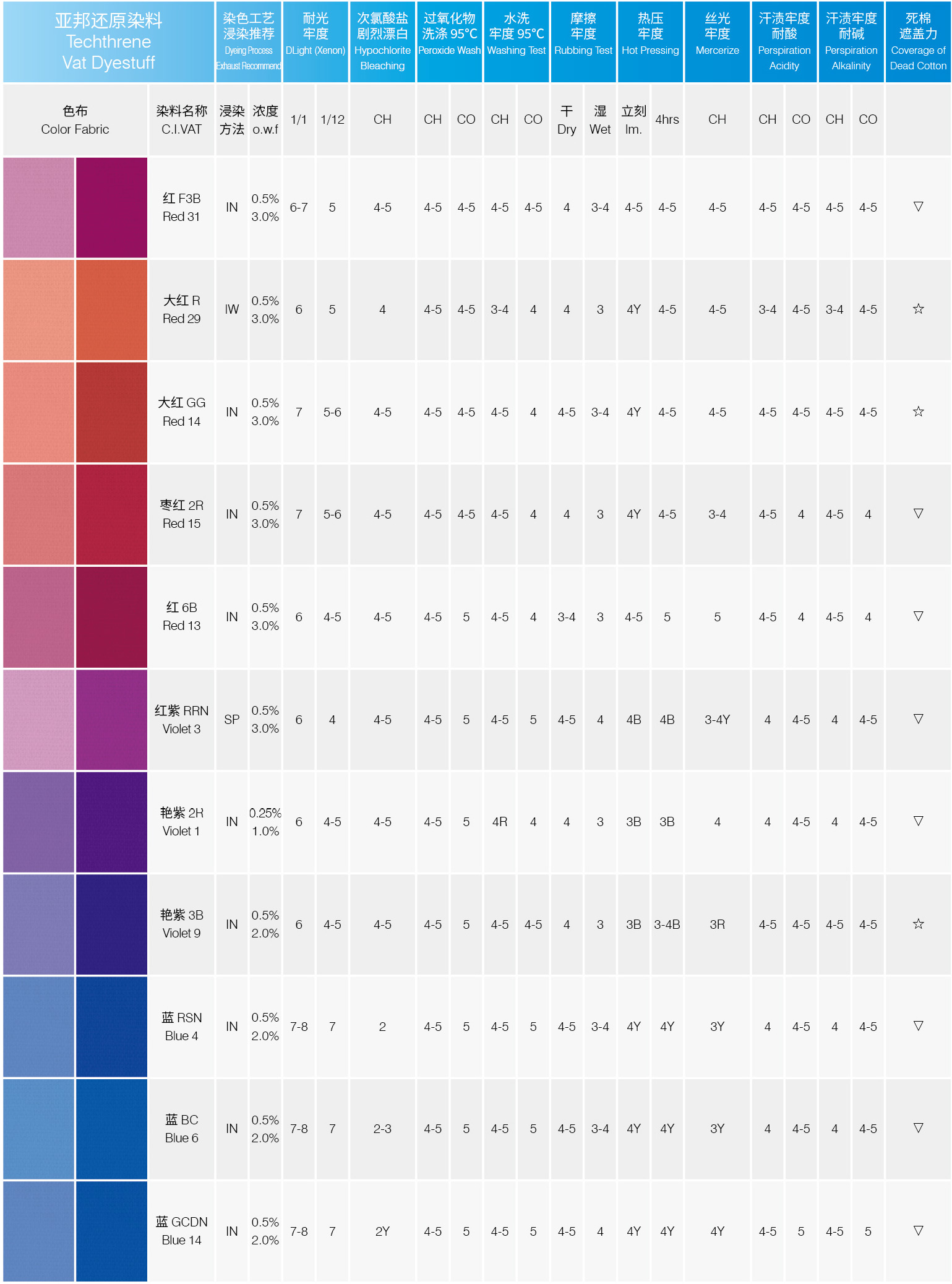

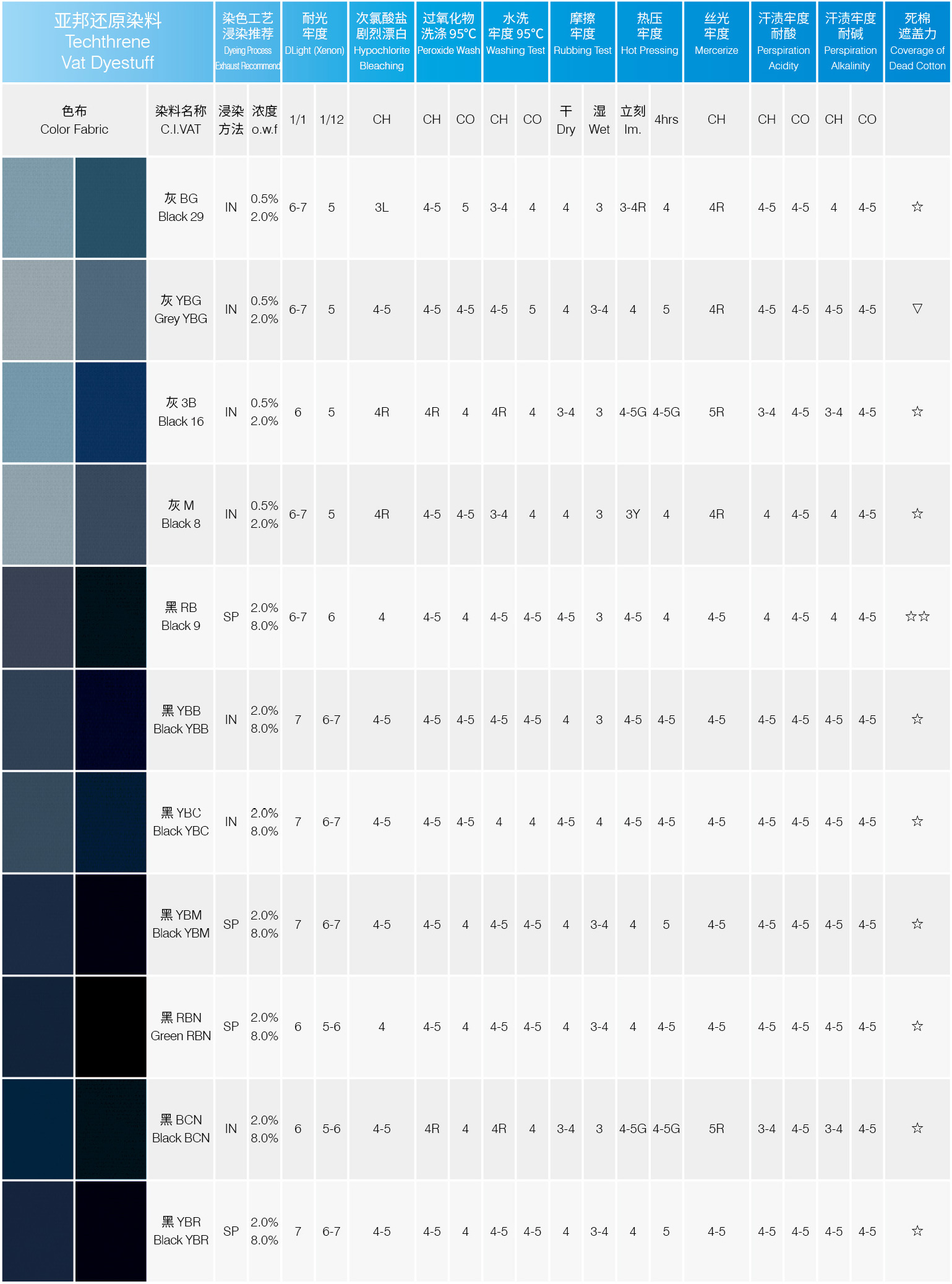

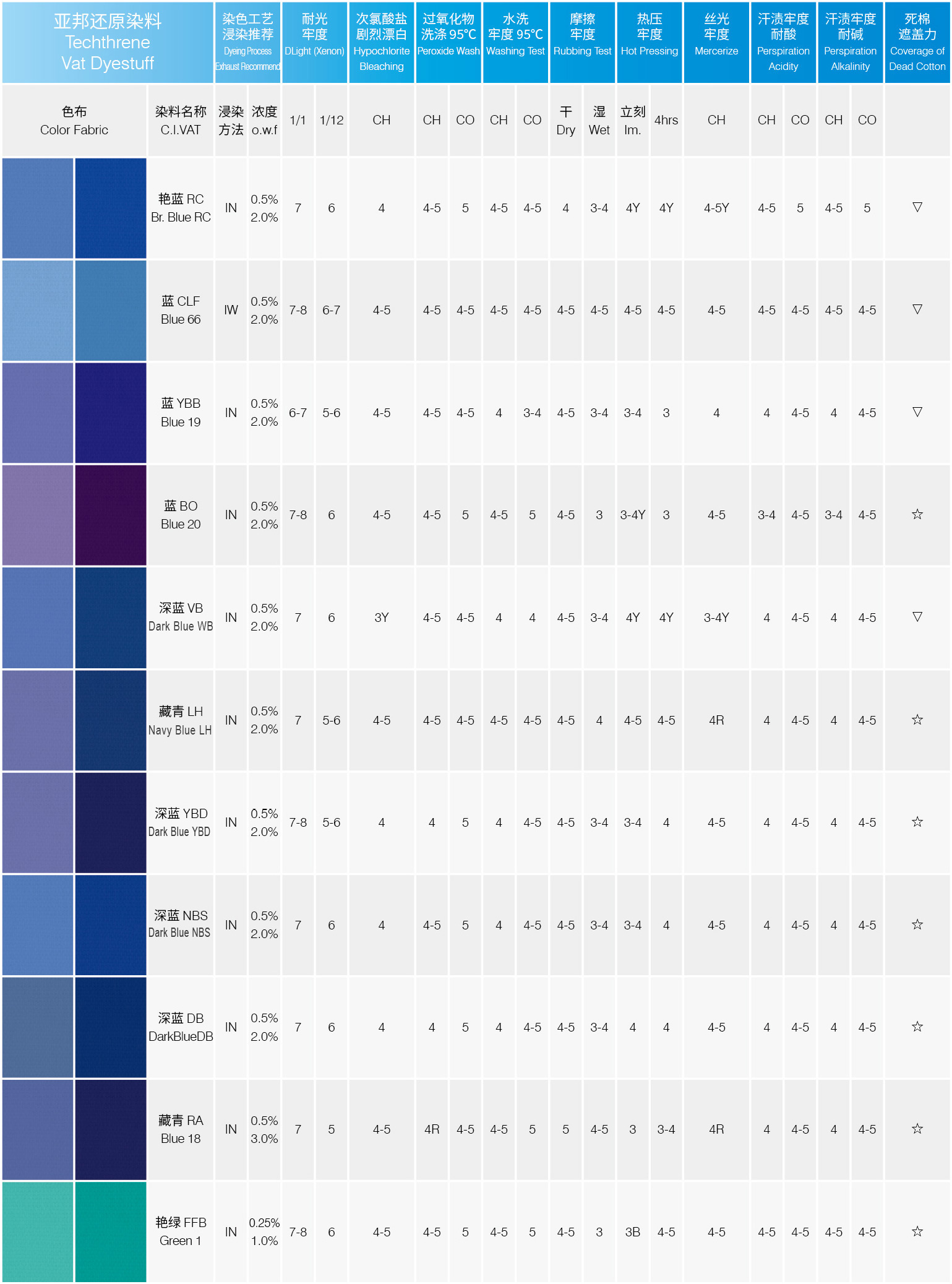

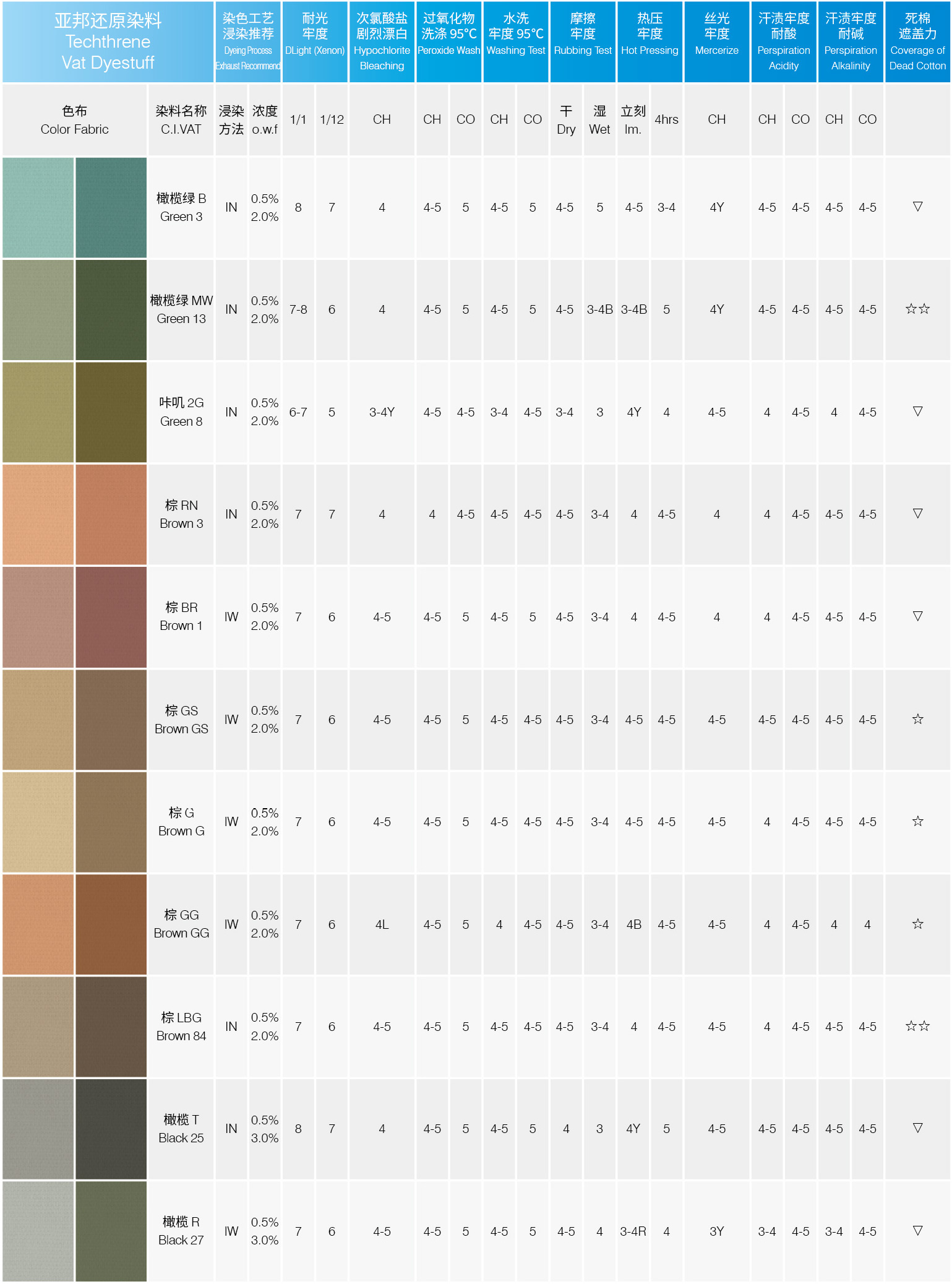

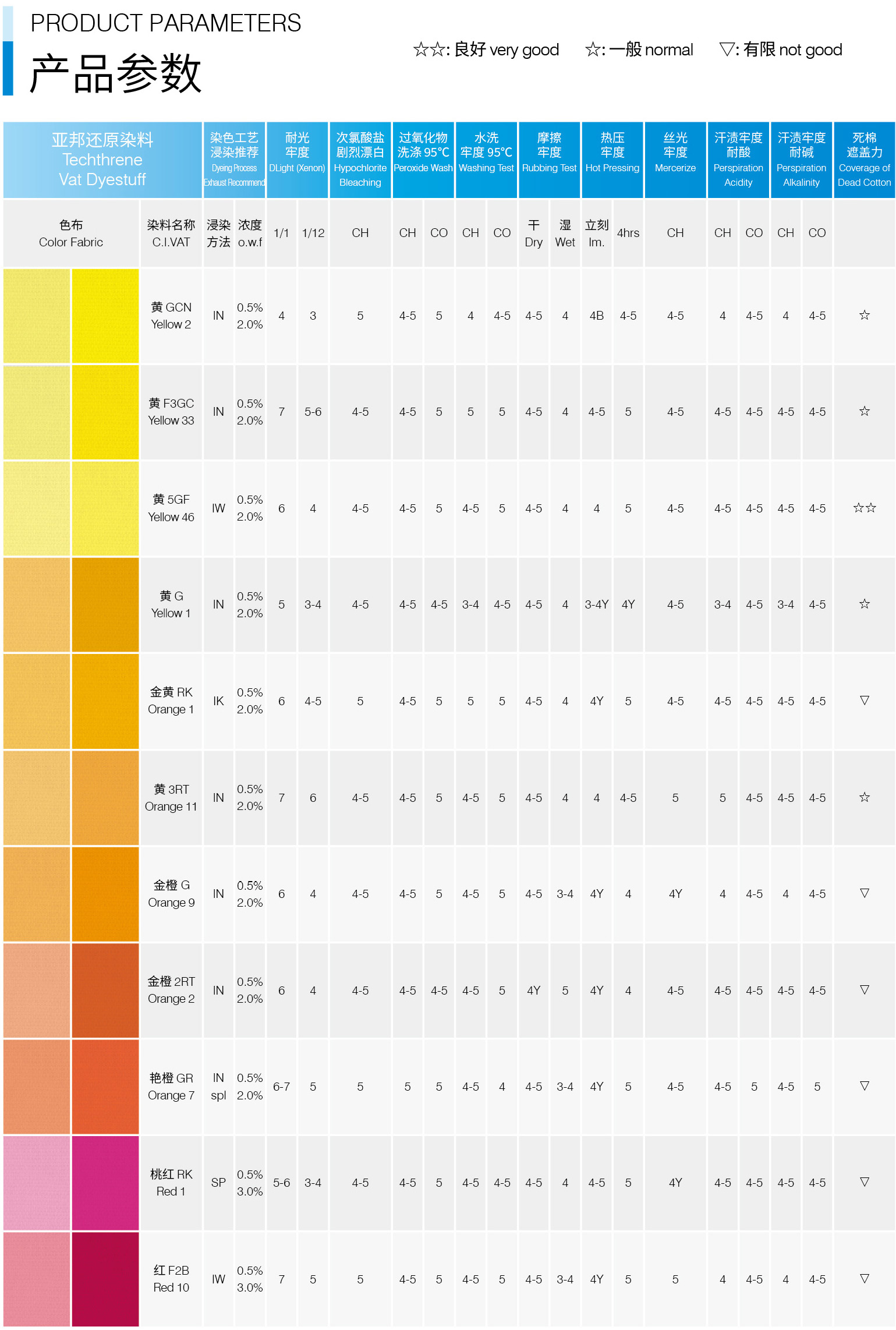

亚邦牌®还原染料 TECHTHRENE®		浸染方法 Exhaust dyeing methods	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		耐汗渍 perspiration				耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		浸染方法 Exhaust dyeing methods	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		酸 Acidity		碱 Alkalinity		耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		主要 mostly	1/1	立即immediately	变色 CH	变色 CH	变色 CH	棉沾 CO	变色 CH	棉沾 CO	变色 CH	棉沾 CO	干 DRY	湿 WET	变色 CH	4小时后4hr	变色 CH	变色 CH
1	40 g/l 黄GCN C.I.Vat Yellow 2	甲法 IN	5	3-4	4	4-5	4	4-5	4	4-5	4	4-5	4-5	4	4B	4-5	4-5	4-5
2	40 g/l 黄G C.I.Vat Yellow 1	甲法 IN	6-7	4-5	4G	4-5	3-4	4-5	3-4	4-5	3-4	4-5	4-5	4	3-4Y	4Y	5	3-4
3	40 g/l 黄3RT C.I.Vat Orange 11	乙法 IW	7	5	4-5	4-5	4-5	4-5	4-5	4-5	4-5	4-5	4-5	4	3-4Y	5	5	4-5
4	40 g/l 艳橙GR C.I.Vat Orange 7	甲特法 IN spl.	6-7	4-5	5	4-5	4-5	4-5	4-5	5	4-5	5	4-5	3-4	4Y	4-5	4-5	4-5
5	40 g/l 桃红R C.I.Vat Red 1	特I法 SR I	6	4-5	4-5	4-5	4	4	4-5	4-5	4-5	4-5	4-5	4	4-5	5	4Y
6	20 g/l 红6B C.I.Vat Red 13	甲法 IN	6-7	5	4-5	5	4-5	4	4-5	4	4-5	4	3-4	3	4	4-5	5	4-5
8	30 g/l 红F3B C.I.Vat Red 31	乙法 IW	6-7	3-4R	4-5	4-5	4	4	4-5	4-5	4-5	4-5	3-4	3	4Y	4-5	4Y
9	30 g/l 枣红2R C.I.Vat Red 15	甲法 IN	6-7	4B	4-5	4-5	4-5	4	4-5	4	4-5	4	4	3	4Y	4	3-4	4-5

亚邦牌®还原染料 TECHTHRENE®		浸染方法 Exhaust dyeing methods	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		耐汗渍 perspiration				耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		浸染方法 Exhaust dyeing methods	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		酸 Acidity		碱 Alkalinity		耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		主要 mostly	1/1	立即 immediately	变色 CH	变色 CH	变色 CH	棉沾 CO	变色 CH	棉沾 CO	变色 CH	棉沾 CO	干 DRY	湿 WET	变色 CH	4小时后 4hr	变色 CH	变色 CH
7	30 g/l 大红R C.I.Vat Red 29	乙法 IW	6	3-4	3-4L	4-5	3-4	4	3-4	4-5	3-4	4-5	4	3	4Y	4-5	4-5	3-4
10	20 g/l 艳紫2R C.I.Vat Violet 1	甲法 IN	7	2-3R	4-5	4-5	4	4-5	4	4-5	4	4-5	4-5	3	3B	4B	5	4-5
11	40 g/l 蓝RSN C.I.Vat Blue 4	甲法 IN	7	4-5	2Y	4-5	3-4	4-5	4	4-5	4	4-5	4-5	3-4	4Y	4	3Y	4~5
13	40 g/l 蓝GCDN C.I.Vat Blue 14	甲法 IN	7-8		2Y	4-5	5	5	4-5	5	4-5	5	4-5	4	4Y	4Y	3Y	4-5
12	40 g/l 蓝BC C.I.Vat Blue 6	甲法 IN	7	4-5	3~4Y	4-5	4	4-5	4	4-5	4	4-5	3-4	3	4Y	4	4Y	4~5
14	40 g/l 深蓝BO C.I.Vat Blue 20	甲法 IN	6-7	3-4R	4-5	4-5	2-3	4-5	3-4	4-5	3-4	4-5	4-5	3	3-4Y	3	4-5	4-5
18	20 g/l 艳绿FFB C.I.Vat Green 1	甲法 IN	7	4G	4-5	4-5	4	4	4-5	4-5	4-5	4-5	4-5	3	2-3B	4-5	4-5	4-5
19	30 g/l 橄榄绿B C.I.Vat Green 3	甲法 IN	6-7	4-5	4-5	4-5	3-4	4-5	4-5	4-5	4-5	4-5	4-5	3-4	4Y	4-5	4Y	4

亚邦牌®还原染料 TECHTHRENE®		浸染方法 Exhaust dyeing method	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		耐汗渍 perspiration				耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		浸染方法 Exhaust dyeing method	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		酸 Acidity		碱 Alkalinity		耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		主要 mostly	1/1	立即immediately	变色 CH	变色 CH	变色 CH	棉沾 CO	变色 CH	棉沾 CO	变色 CH	棉沾 CO	干 DRY	湿 WET	变色 CH	4小时后 4hr	变色 CH	变色 CH
21	30g/l 草绿GN C.I.Vat Green UNK	甲法 IN	7	4-5	2-3L	4-5	4	4-5	4	4-5	4	4-5	4	3	4Y	4-5	4Y	4
20	30 g/l 咔叽2G C.I.Vat Green 8	甲法 IN	7	4-5	3LY	4-5	3-4	4-5	4	4-5	4	4-5	3-4	3	4Y	4-5	4-5	4
26	30 g/l 橄榄R C.I.Vat Black 27	乙法 IW	7	3-4G	4	4-5	3-4	4-5	3-4	4-5	3-4	4-5	4-5	4	2R	3-4	3Y	4-5
27	30 g/l 橄榄T C.I.Vat Black 25	甲法 IN	7	4-5	4	4-5	4	4-5	4-5	4-5	4-5	4-5	4	3	4Y	4-5	4-5	4-5
23	30 g/l 棕G C.I.Vat Brown UNK	乙法 IW	6	4-5	4	4-5	4	4-5	4	4-5	4	4-5	4-5	3	4R	4	4-5	4
24	30 g/l 棕2G C.I.Vat Brown UNK	乙法 IW	5-6	4-5	4L	4-5	4	4-5	4-5	4-5	4	4-5	4-5	3-4	4-5	4-5	4-5	4
25	30 g/l 棕GS C.I.Vat Brown UNK	乙法 IW	7	3-4Y	4G	4-5	4	4-5	4-5	4-5	4-5	4-5	4-5	3	4-5	4-5	4-5	4
22	30 g/l 棕BR C.I.Vat Brown 1	乙法 IW	6-7	4	4L	4-5	4	4	4-5	4-5	4-5	4-5	4-5	3	4-5	4-5	4G	5

亚邦牌®还原染料 TECHTHRENE®		浸染方法 Exhaust dyeing method	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		耐汗渍 perspiration				耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		浸染方法 Exhaust dyeing method	耐光 Light (XENON)	耐水渍 Water spotting	耐氯 Hypoch- lorite	耐氧漂 Hydrogen peroxide	耐洗95℃ Washing 95℃		酸 Acidity		碱 Alkalinity		耐摩擦 rubbing		耐热压 Hot pressing 200℃		丝光 mercerize	碱煮 alkali boil
		主要 mostly	1/1	立即 immediately	变色 CH	变色 CH	变色 CH	棉沾 CO	变色 CH	棉沾 CO	变色 CH	棉沾 CO	干 DRY	湿 WET	变色 CH	4小时后 4hr	变色 CH	变色CH
15	40 g/l 深蓝VB C.I.Vat blue UNK	甲法 IN	7	3-4R	2-3L	4-5	3-4	4	4	4-5	4	4-5	4-5	3-4	4Y	3-4	3-4Y	4-5
16	30 g/l 藏青RA C.I.Vat blue 18	甲法 IN	7-8		4-5	4-5	4R	4-5	4-5	5	4-5	5	5	4-5	3-4Y	3-4Y	4R	3
17	30 g/l 藏青YB C.I.Vat Blue UNK	甲法 IN	7	4R	4-5	4-5	4	4	3-4	4-5	3-4	4-5	4	3	3-4	4
28	20 g/l 灰BG C.I.Vat Black 29	乙法 IW	7	3-4R	3L	4-5	3-4	4	4	4-5	4	4-5	4	3	3-4R	4B	4R	4
29	40 g/l 灰3B C.I.Vat Black 16	甲法 IN	7	2-3R	4	3-4R	3-4	3-4	3-4	4-5	3-4	4-5	3-4	3	3B	3-4	3R	3-4R
30	30 g/l 灰M C.I.Vat Black 8	甲法 IN	6-7	3-4R	4R	4~5	3-4	4	4-5	4-5	4	4-5	4	3	3Y	3-4	4R	4R
31	100 g/l 直接黑RB C.I.Vat Black 9	特II法 SR II	7	3-4R	3-4B	4-5	4	4-5	4	4-5	4	4-5	4-5	3	4-5	4	4-5	4-5
32	100 g/l 直接黑DB C.I.Vat Black 38	特II法 SR II	7	3-4R	2-3DB	3～4	3-4	4	4	3-4	4-5	4-5	4	3-4	4	3-4	4-5

分散染料

还原染料

关于我们

可持续发展

新闻动态

产品中心

研发中心

投资者关系

人才资源
